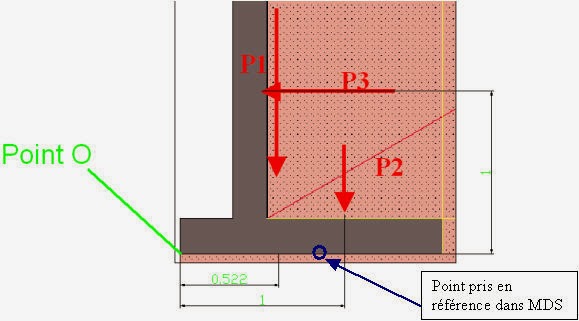

Pré-dimention d'un mur de soutènement


les dimensions des fondations vont dépendre de deux paramètres :

la portance de votre sol qui dépend de nature du sol, et les charges qui vont être appliqués sur la fondation, pour définir les dimensions de la fondation un calcul de pré dimension sera fait il est simple.


Pour fondation semelle filante: la largeur B = Somme des charges appliqués au niveau de centre de gravite de la semelle au sol / Longueur semelle * la contrainte admissible du sol en KPa

a partir de la vous déduisez la largeur B
pour la somme des charges appliques calculer le volume total des murs et de la semelle filante multiplier par 25 kN/m3 qui est la densité du béton vous donne la charge global.



une fois les dimensions sont faite recalculer avec les vrais dimensions et vérifier que la contrainte = N somme des charges / B*L est inférieur a la contrainte admissible du sol .



on général pour ces types de fondations si la charges n est pas forte mettez au max 80 cm et 30 cm de hauteur ( 30 pour éviter que la semelle devient flexible ) un ferraillage min de As = 3.20 cm2/mètre linéaire est prévue mais faite les calcul comme même


la semelle sera ancré minimum 60 cm pour éviter le gel
prévoir un ferraillage de la longrine ou le muret qui sera sur la semelle. comme un voile encastré
